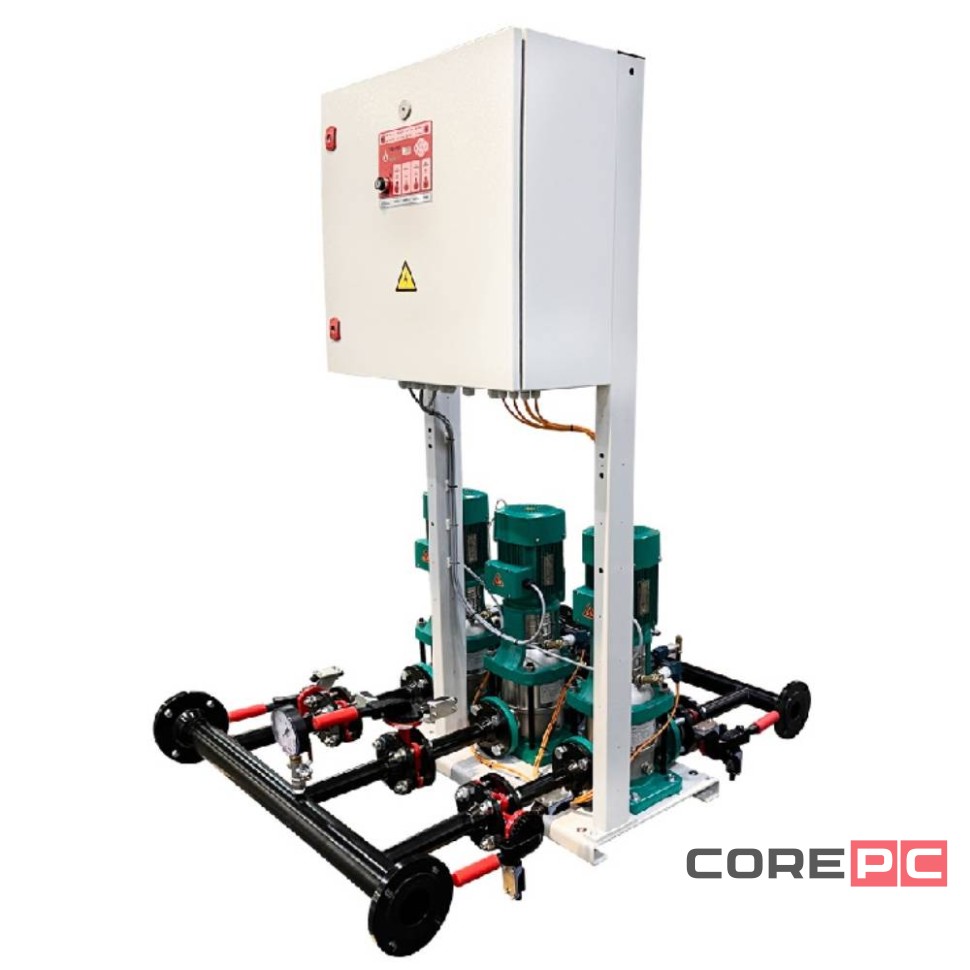

Станция пожаротушения WILO CO 2 MVL 1203/SK-FFS-R-CS
Wilo- CO 2 MVL 1203/SK-FFS-R-CS
Применение
• Для подачи воды в водяные автоматические установки пожаротушения и внутреннего противопожарного водопровода в жилых, офисных и административных зданиях, а также в гостиницах, больницах, торговых центрах и промышленных системах
• Для перекачивания воды для систем пожаротушения, не содержащей абразивных и длинноволокнистых частиц и не оказывающей химического и механического воздействия на применяемые материалы
Описание/конструкция
Готовая к подключению моноблочная насосная станция для водяных автоматических установок пожаротушения и внутреннего противопожарного водопровода (нормально всасывающая), соответствующая требованиям ТУ 28.13.14-012-45876126-2016. Два или три вертикально расположенных высоконапорных центробежных насоса серии MVL... изготовленные из высококачественной стали (большее количество насосов по запросу). Все детали этих насосов, находящиеся в контакте с перекачиваемой средой, устойчивы к воздействию коррозии. Моноблочные насосные станции серийно оснащаются прибором управления SK-FFS, соответствующим требованиям ТУ 4371-003-45876126-2009 и имеющим сертификат соответствия ТР ЕАЭС 043/2017. В прибор управления SK-FFS встроено автоматическое включение резерва. Фундаментная рама - стальная, покрытая порошковой эмалью, рама с регулируемыми по высоте вибропоглощающими опорами. Трубная обвязка из углеродистой стали СТ20 с катафорезным покрытием (-CS), в полном сборе, предусмотрены подсоединения любых трубопроводных элементов, используемых в инженерном оборудовании для зданий и сооружений. Арматура: Дисковые поворотные затворы на всасывающем и напорном коллекторах с корпусом из серого чугуна GG25, уплотнением EPDM и диском из высокопрочного чугуна (исполнение -EB не имеет затворов на коллекторах); манометры на всасывающем и напорном коллекторах. Дисковые поворотные затворы, шаровая запорная арматура, обратные клапана имеют сертификат соответствия требованиям пожарной безопасности.
Прибор управления SK-FFS
для управления пожарными насосами и насосными станциями для противопожарного водоснабжения водяных автоматических установок пожаротушения (АУП) и внутреннего противопожарного водопровода (ВПВ). Прибор соответствует требованиям ТУ 4371-003-45876126-2009 и имеет пожарный сертификат соответствия ТР ЕАЭС 043/2017.
Технические характеристики SK-FFS
• Тип пуска: "прямой"
• Рабочее напряжение питающей электросети: U п.двиг.= ~3х380 В / 50 Гц; U п.упр.= ~220 В / 50 Гц
• Материал корпуса: Сталь
• Степень защиты: IP 54
• Температура эксплуатации: от +5 C° до +40 C°
Основные функции прибора управления
• Выбор автоматического или ручного режима работы
• Автоматическое включение исполнительных устройств систем противопожарной защиты
• Автоматический ввод резервного питания (АВР) при аварии основного
• Подключение резервного насоса при выходе из строя основного
• Автоматический «пробный пуск» основных насосов
• Автоматическое управление насосом подпитки
• Программно задаваемые параметры таймеров
• Сигнализация неисправности работы насосов и сигнальных цепей
• Выходы на внешнее устройство диспетчеризации
Перекачиваемая среда : Вода, чистая
Температура (макс. 50 °C) : 20 °C
Расход : 0,00 m3/h
Расход на насос :
Напор : 0,00 m
Напор при Q=0 : 37,78 m
Входное давление (макс. 10 bar) : bar
Заданное значение : bar
Рабочее давление (макс. 16 bar) : bar
Мотор:
-Номинальная мощность P2 : 2,2 kW
-Частота вращения : 2900 1/min
-Вид тока : 3~400V/50Hz
-Номинальный ток : 4,49 A
Класс защиты : IP 54 (установка)
Система трубопроводов : Ст20 с катафорезным покрытием
Впускной/напорный патрубок : DN 65 PN16/DN 65 PN16
Изделие : WILO
Тип : CO 2 MVL 1203/SK-FFS-R-CS
