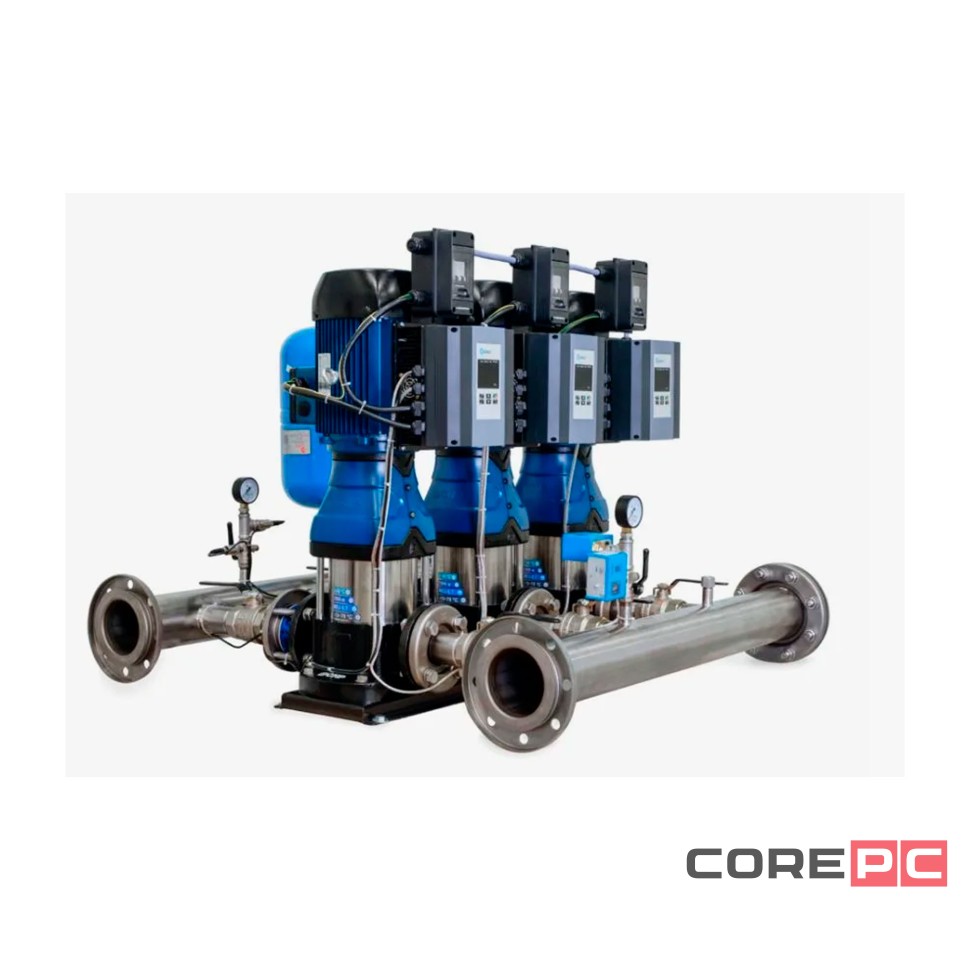

Станция повышения давления Aikon PBS3CDM5-16C16LS+PDH-10+PDGmini 4G

ОПИСАНИЕ

Насосные установки повышения давления (далее УПД) серии PBS CDM - это
малогабаритные установки, собранные на базе вертикальных
многоступенчатых насосов компании CNP установленных на общем рамном
основании.

Установки PBS предназначены для повышения и поддержания требуемого
давления воды на выходе из установки вне зависимости от расхода
потребления и находят применение в следующих системах водоснабжения и
орошения.

ОСОБЕННОСТИ НАСОСА

В качестве насосов в установке используются вертикальные
многоступенчатые насосы серии CDM, CDMF. Проточная часть насосов
выполнена из нержавеющей стали (AISI304 или AISI316L), основание с
напорным и всасывающим патрубками может быть изготовлено также из
нержавеющей стали или из чугуна (ASTM25B).

ОСОБЕННОСТИ ЭЛЕКТРОДВИГАТЕЛЯ

В качестве привода в насосах серии CDM/CDMF используется асинхронный
электродвигатель класса энергоэффективности IE3 (IE2 по запросу) типа
TEFC (полностью закрытый электродвигатель с вентиляторным
охлаждением).

ФУНКЦИИ АВТОМАТИКИ

• Автоматической режим поддержания давления

Установка PBS обеспечивает стабильное значение давления на выходе
согласно заданного значения на панели управления, что позволяет добиться
снижения скачков давления в системе потребителя.

• Каскадный режим управления

Каждый насоса установки PBS оборудован преобразователем частоты PD
ES, который позволяет осуществлять управление установкой в каскадном
режиме. При малом расходе рабочей жидкости работает один насос,
регулируя частоту вращения электродвигателя с помощью ПИД регулятора.
При этом эффективность насоса и расход электроэнергии оптимизируется. В
случае увеличения разбора воды, когда одного основного насоса
недостаточно для поддержания требуемых параметров, в систему включается
дополнительный насос. При этом первый насос вращается с максимальной
частотой 50 Гц. Включение/выключение каждого последующего насоса
происходит в зависимости от текущих параметров системы, что позволяет
обеспечить необходимый уровень давления или потока при минимизации
энергопотребления. В случае понижения нагрузки система останавливает
насосы в обратном порядке.

• Резервный мастер

Преобразователь частоты PD ES имеет функцию резервного мастера. В
случае выхода главного устройства из строя, резервный мастер возьмет на
себя работу станции. Данная функция требует обязательной установки двух
датчиков давления.

• Режим ожидания

Станция PBS автоматически определит отсутствие расхода с помощью
интеллектуальной системы и плавно снизит обороты насоса до полного
выключения. При появлении потребителей в системе, станция запуститься
автоматически. Режим ожидания позволяет снизить потребление
электроэнергии и уменьшить износ оборудования.

• Автоматический запуск системы после появления
  электропитания

В случае останова установки по причине отсутствия электропитания
данная функция обеспечит автоматический запуск при его
возобновлении.

• Защита от сухого хода

В стандартной комплектации установка PBS оборудована реле давления на
всасывающем коллектора для защиты от «сухого хода». Данная функция
позволяет избежать выхода установки из строя в случае отсутствия
необходимого давления во всасывающем трубопроводе. Функция настроена по
умолчанию.

• Равномерная наработка насосов.

Установка PBS автоматически подсчитывает часы работы каждого насоса и
по умолчанию запускает насос с наименьшей наработкой, позволяя тем самым
увеличить их срок службы.
