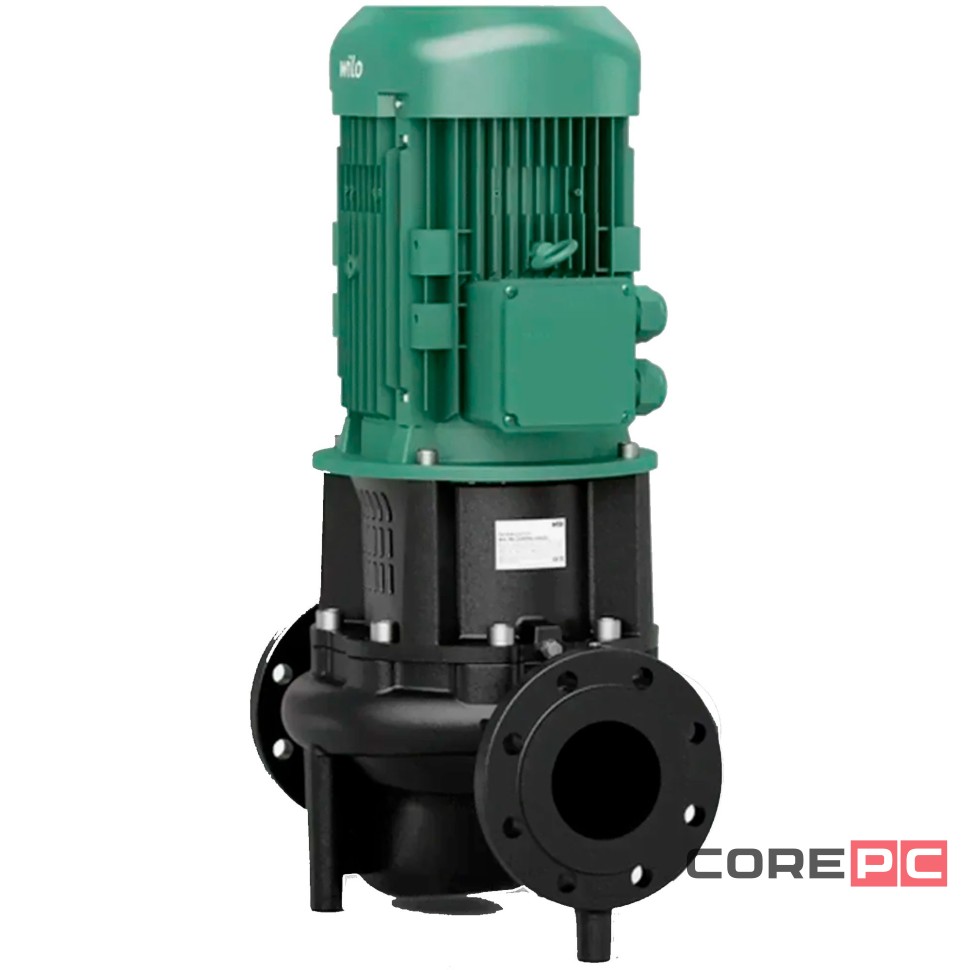

Одноступенчатый центробежный насос с сухим ротором линейного типа, предназначенный для установки в трубах или на фундаменте. Блочная конструкция с низким уровнем шума и вибрации, с фонарем и неподвижно присоединенным стандартным электродвигателем с фланцевым креплением (стандартный электродвигатель). С не зависящим от направления вращения скользящим торцевым уплотнением в кожухе с принудительным охлаждением и снижающим кавитацию рабочим колесом. Фланцы имеют штуцеры R 1/8 для измерения давления.
На корпус насоса и промежуточный корпус нанесено катафорезное покрытие.
Описание серии
Тип
Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением
Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Обозначение
Пример
IL 40/160-4/2
IL
Насос Inline
40
Номинальный внутренний диаметр присоединения к трубопроводу D
160
Номинальный внутренний диаметр рабочего колеса
4
Номинальная мощность электродвигателя P2 в кВт
2
Число полюсов электродвигателя
Особенности/преимущества продукции
Низкие эксплуатационные затраты благодаря высокому КПД
В серийном исполнении в корпусе электродвигателя предусмотрены отверстия для выхода конденсата
Возможно применение в системах кондиционирования и охлаждения за счет надежного отвода конденсата благодаря оптимизированной конструкции соединительного элемента (запатентована)
Высокая степень защиты от коррозии благодаря катафорезному покрытию.
Всегда и везде доступные стандартные электродвигатели (в соответствии со спецификацией Wilo) и стандартные скользящие торцевые уплотнения
Технические характеристики
Допустимый диапазон температур от -20° C до +140° CПодключение к сети 3~400 В, 50 Гц (другие по запросу)Класс защиты IP 55Номинальный внутренний диаметр от DN 32 до DN 250Макс. рабочее давление 16 бар (25 бар по запросу)
Описание/конструкция
Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:
Скользящее торцовое уплотнение
Фланцевое соединение со штуцером для замера давления R 1/8
Соединительный элемент
Муфта
Электродвигатель согласно норме IEC
Материалы
Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250; опция: чугун с шаровидным графитом EN-GJS-400-18-LT
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
