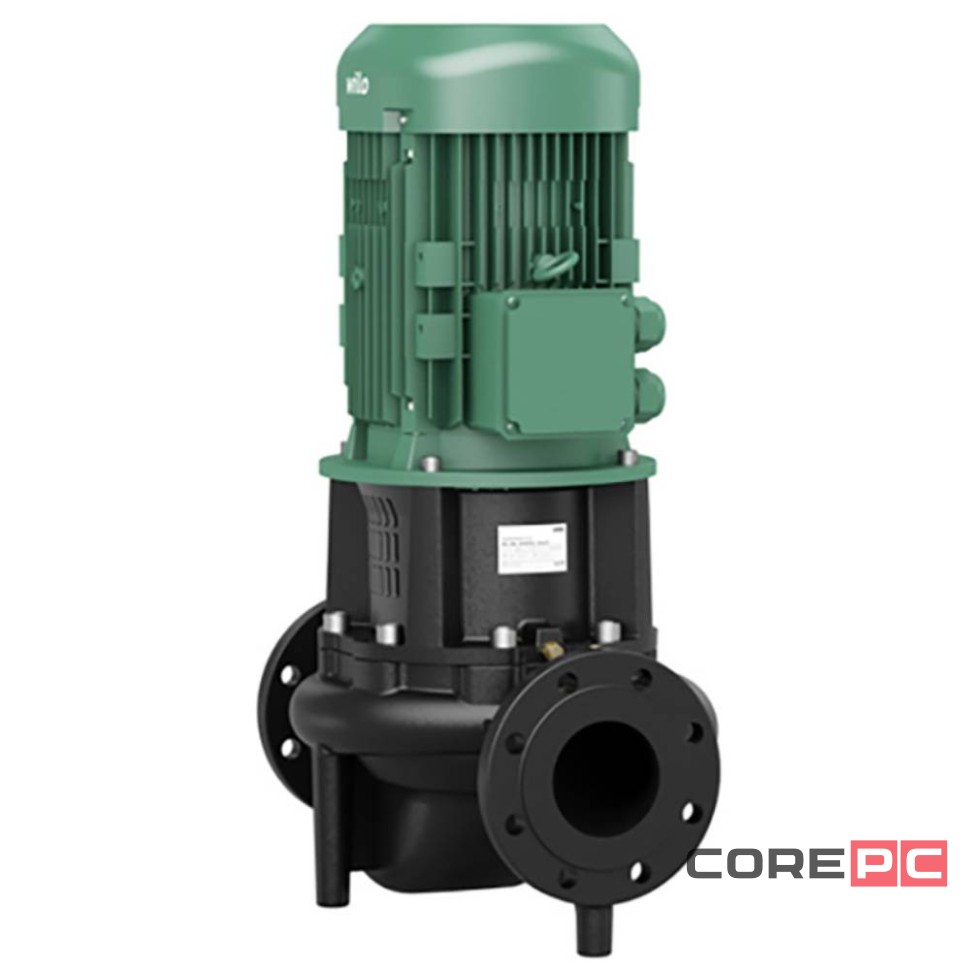

Насос циркуляционный ин-лайн WILO IL 100/145-11/2-R

Одноступенчатый центробежный насос с сухим ротором линейного типа, предназначенный для установки в трубах или на фундаменте. Блочная конструкция с низким уровнем шума и вибрации, с фонарем и неподвижно присоединенным стандартным электродвигателем с фланцевым креплением (стандартный электродвигатель). С не зависящим от направления вращения скользящим торцевым уплотнением в кожухе с принудительным охлаждением и снижающим кавитацию рабочим колесом. Фланцы имеют штуцеры R 1/8 для измерения давления.

На корпус насоса и промежуточный корпус нанесено катафорезное покрытие.
Описание серии
Тип
Циркуляционный насос с сухим ротором в исполнении Inline с фланцевым соединением
Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Обозначение
Пример IL 40/160-4/2
IL Насос Inline
40 Номинальный внутренний диаметр присоединения к трубопроводу D
160 Номинальный внутренний диаметр рабочего колеса
4 Номинальная мощность электродвигателя P2 в кВт
2 Число полюсов электродвигателя
Особенности/преимущества продукции
Низкие эксплуатационные затраты благодаря высокому КПД
В серийном исполнении в корпусе электродвигателя предусмотрены отверстия для выхода конденсата
Возможно применение в системах кондиционирования и охлаждения за счет надежного отвода конденсата благодаря оптимизированной конструкции соединительного элемента (запатентована)
Высокая степень защиты от коррозии благодаря катафорезному покрытию.
Всегда и везде доступные стандартные электродвигатели (в соответствии со спецификацией Wilo) и стандартные скользящие торцевые уплотнения
Технические характеристики
Допустимый диапазон температур от -20° C до +140° CПодключение к сети 3~400 В, 50 Гц (другие по запросу)Класс защиты IP 55Номинальный внутренний диаметр от DN 32 до DN 250Макс. рабочее давление 16 бар (25 бар по запросу)
Описание/конструкция
Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:
Скользящее торцовое уплотнение
Фланцевое соединение со штуцером для замера давления R 1/8
Соединительный элемент
Муфта
Электродвигатель согласно норме IEC
Материалы
Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250; опция: чугун с шаровидным графитом EN-GJS-400-18-LT
Рабочее колесо: Стандартное исполнение: EN-GJL-200Специальное исполнение: Бронза CuSn 10
Вал: 1.4122
Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу
Комплект поставки
Насос
Инструкция по монтажу и эксплуатации
